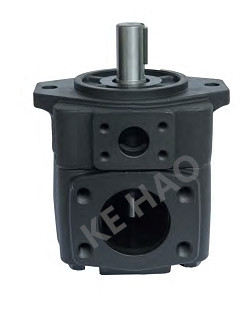

商業サーボ単一のベーン・ポンプ、カートリッジ積込み機の油圧ポンプ

HTSシリーズ サーボ単一ポンプ

製品の説明:

知識:

最初に、単動ベーン・ポンプの働き原則

ポンプは回転子1、固定子2、刃3、オイル配分の版および端カバーで構成されます。固定子の内部の表面は円柱穴です。回転子と固定子間に突飛性があります。刃は回転子スロットで柔軟に滑ることができます。遠心力の行為の下で回転子が刃の根で圧力オイル回るとき、刃の上は固定子の内部の表面に近く、従って密封された働くキャビティは2つの隣接した刃、オイル配分の版、固定子および回転子の間で形作られます。回転子が左回りに回るとき、映像の右側の刃は外側に伸び、シーリング働くキャビティの容積は真空に終って、次第に増加します、従ってオイルは吸引の港6およびオイル配分の版5.の窓を通して吸い込まれます。図の左側で間。刃は内部引き込みます、シーリング キャビティの容積は次第に減り、シーリング キャビティのオイルはオイル配分の版および圧力港1の他の窓を通して絞られ、システムに出力されます。回転子の回転の過程において、オイルおよび油圧オイルはいつもあります、従ってそれは単動ポンプと呼ばれます。回転子は別名非釣り合ったタイプ ポンプである大きい軸受け負荷が付いている放射状油圧不均衡力に服従します。ポンプの変位は固定子と回転子の間で突飛性の量を変えることによってポンプが可変的なポンプであるように変えることができます。
